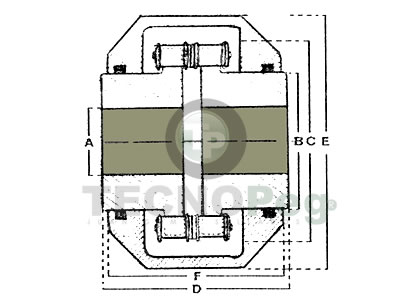

Acople Serie “F” con Carretel
Acople Serie "F" con Carretel
Los acoplamientos flexibles a cadena constituyen un positivo y seguro elemento para unir ejes entre si. Admiten cierto desalineamiento entre ejes y su eficacia se mantiene constante, aún bajo severas condiciones de trabajo, permitiendo además desconectarlo fácilmente, quitando el eslabón de unión de la cadena, sin necesidad de desmontar el motor o la máquina accionada.
Los piñones de los acoplamientos se fabrican en acero Siemens Martín SAE 1050.
La película lubricante que se forma entre los elementos móviles de la cadena y entre ésta y los piñones, amortiguan los ruidos y vibraciones.
Su utilización es muy apropiada especialmente para ejes de bajas velocidades (por ejemplo: salidas de reductores de velocidad), pues resultan más seguros y compactos que otros tipos de acoplamientos elásticos.
Es conveniente al solicitar un acoplamiento a cadena, suministrar los siguientes datos:
a) Potencia a transmitir (HP)
b) Velocidad de trabajo (RPM)
c) Diámetro de los ejes que se van a acoplar
d) Tipo de accionamiento. (Motor eléctrico, diesel, a vapor, etc)
e) Naturaleza de la carga de la máquina accionada (Uniforme, mediana, o pesada)

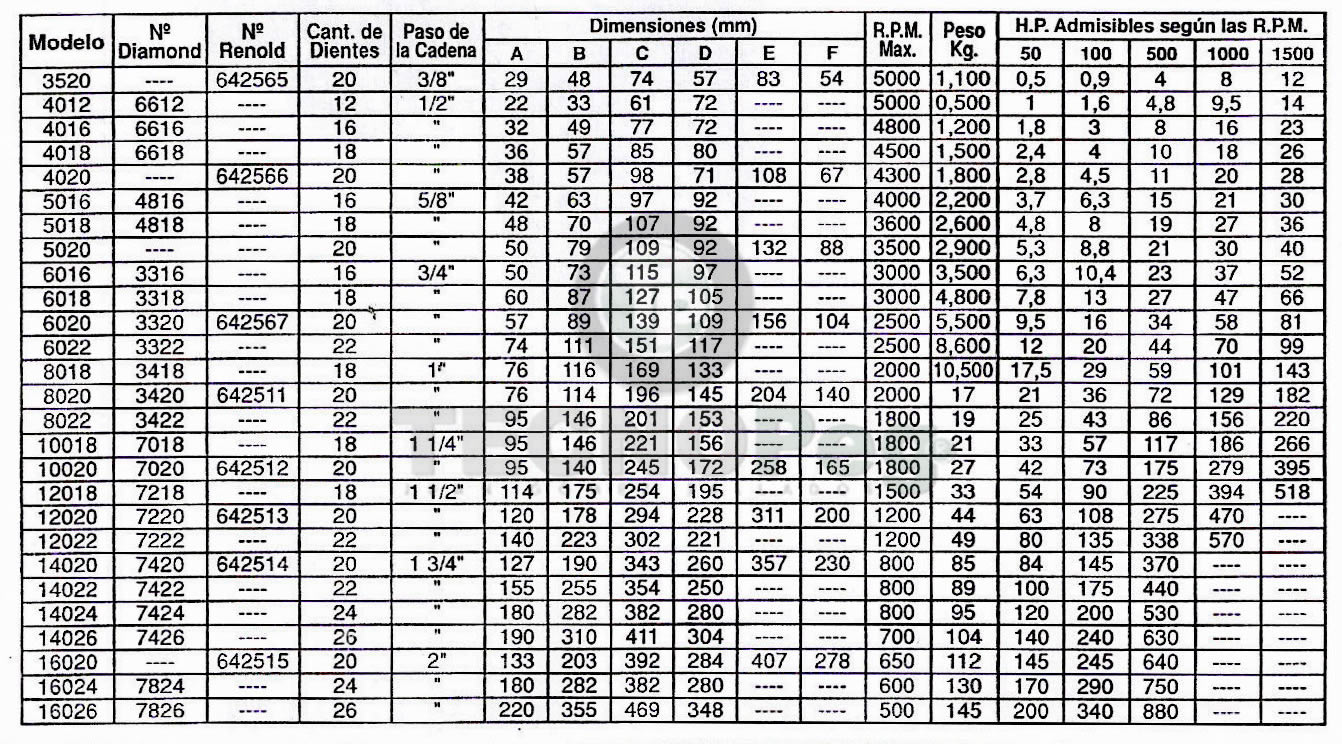

Con los datos precitados y tabla de factores de servicio, se busca en la tabla de selección el acoplamiento adecuado.
Cuidar, al hacer el montaje, de alinear lo mejor posible los ejes, controlando el espacio entre los dos piñones en diversos puntos con un compás de interiores y aplicando una regla sobre el fondo de los dientes.
