Acople Serie “T” Estrella de Nitrilo
Acople Semi Elástico Universal Serie "T" Estrella de Nitrilo
FORMA DE SELECCIONAR EL ACOPLAMIENTO
EJEMPLO DE CALCULO:
Se desea saber cuál es el acoplamiento adecuado para conectar un motor eléctrico a una bomba centrífuga con consumo de fuerza uniforme, la potencia absorbida es de Kw. La velocidad es de r.p.m. El factor de servicio es S1 = 1
Aplicando la fórmula correspondiente, resulta:
Mt = 974 . 2 . 1 / 1400 = *1,39 Kgm.
El resultado obtenido se busca en TABLA Nº 2

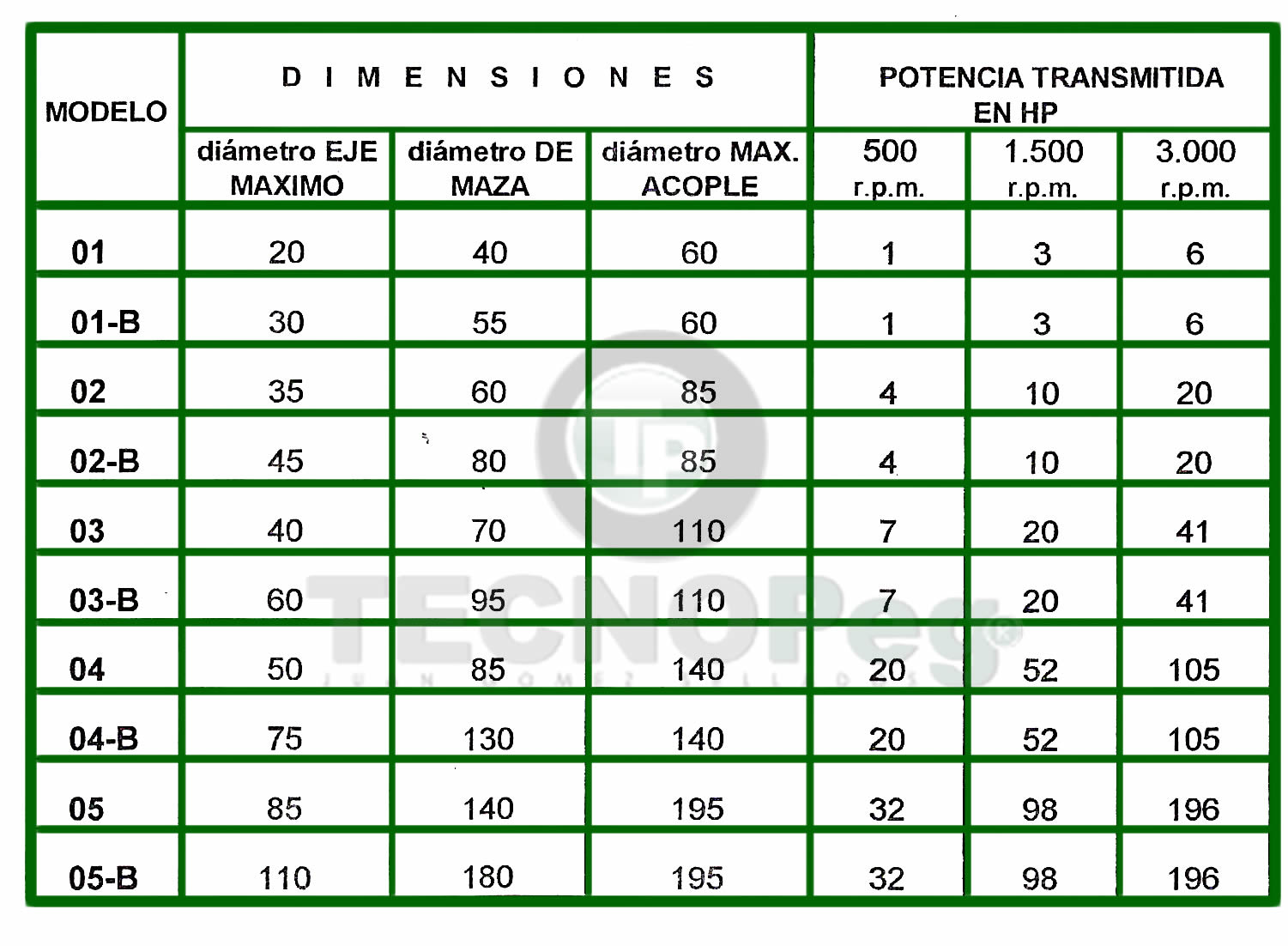

Como vemos corresponde aplicar un acoplamiento SERIE “T” Modelo 01, luego nos remitimos a la TABLA Nº 3 (tabla de dimensiones) para saber si corresponde el 01A o el 01B, eso dependerá del diámetro del eje.
